A-Wall Hareketli Duvar Sistemleri

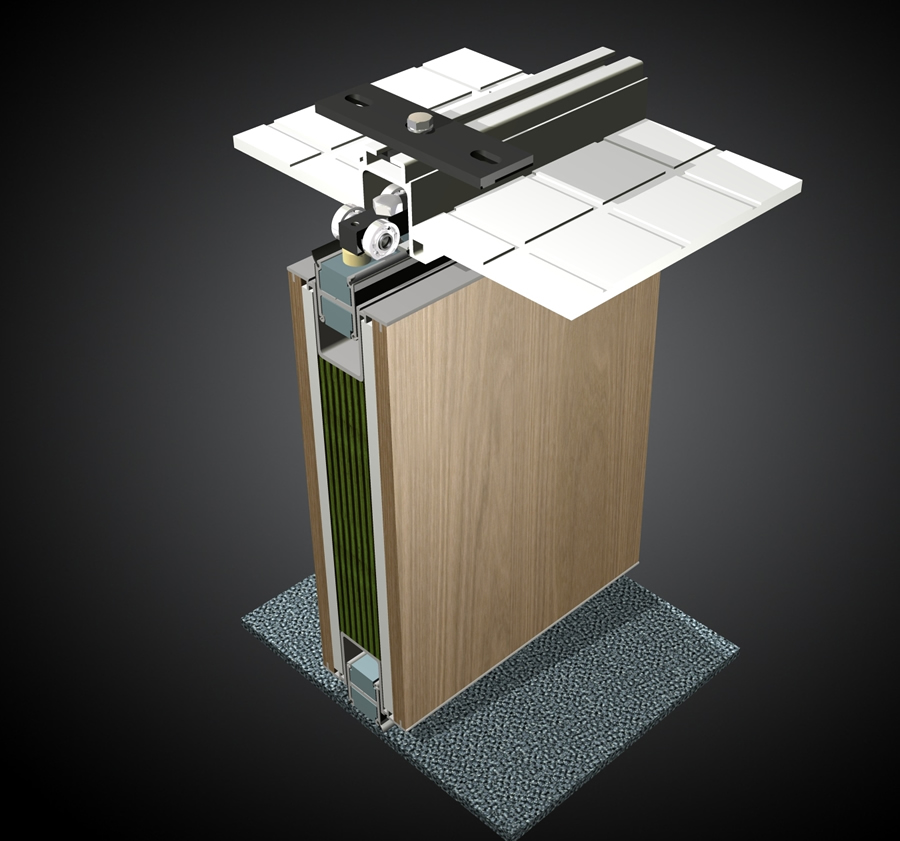

Hareketli Bölme Duvar Sistemi; eğilmeye dayanımlı ve kaynaklı çelik gövde yapı profiller ile sisteme uygun özel Aluminyum profiller, askı elemanları ve çok yönlü hareket edebilen makaralarla tavan kotunda yer alan ve gereksinime göre alüminyum veya çelik raya asılarak, birbirinden bağımsız olarak hareket edebilen ve belirli bir yerde toplanabilen 100/120mm kalınlıkta ahşap dolu modüllerden oluşan bir sistemdir.

E1/V20 kalitede, çift yönlü olarak gövde profiline asılan ahşap panellerden oluşan modüllerin, birleşim yerlerinde manyetik şerit bantlar epd fitiller ile birleşim desteklenmektedir.

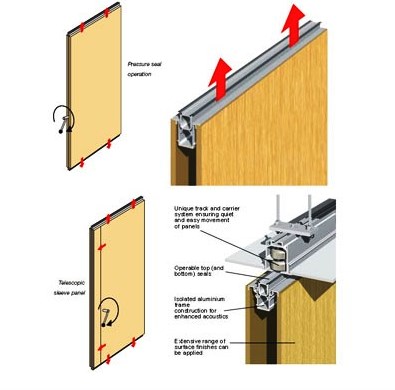

Panellerin iç kısmı, talep edilen ses yalıtımına göre camyünü/kaya yünü dolgulu olup, modülün iç bölgesinde bulunan çift makaslı sistem veya eksantrik yürek krank kollu ile kumanda edilerek, kriko mantığında çalışıp, modüllerin üst ve alt hatlarında yer alan siyah eloksal alüminyum yalıtım bantlarını aşağı yukarı hareket ettirerek, yüzeye 2000 N güç uygulamak suretiyle, ses yalıtımı sağlayarak ayakta durabilen bir sistemdir.

Sistemin, yangın dayanımı, ses yalıtımı, TÜV, ISO kalite güvence sistemi ve sağlamlık sertifikaları bulunmaktadır.

A-WALL HAREKETLİ DUVAR SİSTEMLERİ TEKNİK ÖZELLİKLER

  STANDART UYGULAMALAR ÖZEL UYGULAMALAR
Ölçüler: Tüm Proje Uygulamalarına Uygun
Duvar Kalınlığı: 100 mm 120 mm
Duvar Genişliği: Ölçü Aralıkları 600mm den 1200 mm kadar 600mm den 1500 mm kadar
Duvar Yüksekliği: 2400 ile 4500 mm Tek tekerlek Park Alansız 4500 ile 12000 mm Çift Tekerlek Park Alanlı
Duvar Ağırlığı: 30- 42 kg/m2
Gövde Profili: Kaynaklı Çelik Konstrüksiyon
Dikey Taşıyıcı Sistem: Görünür yanaklı Aluminyum Taşıyıcı Özel Tasarım Aluminyum Taşıyıcı
Yatay Taşıyıcı Sistem: Görünür yanaklı Aluminyum Taşıyıcı Özel Tasarım Aluminyum Taşıyıcı
Yalıtım Malzemesi: Cam Yünü / Taş yünü A–1 Sınıfı / Policarbon Levha
Dolu Yüzeyler: E–1 Kaliteli 12mm B–2 Standardı Melamin Sunta Panel 18mm Akustik Panel
Ses Yalıtımı: 100mm için 38-52db Din EN 20140–3 120mm için 60dB DIN EN 20140–3
Yangın Dayanımı: 30 dk. Yangın Dayanımı (DIN EN 1364–1) 30dk. Yangın Dayanımı (DIN EN 1364–1)
Duman Engelleme: Kapalı iken DIN 18095–2
Panel Birleşimi: EV1 Eloksal Alüminyum Profil ve 70 N/m EV1 Eloksal Alüminyum Profil ve 70 N/m Manyetik Şerit Bantlı
Kenar Detayı: Düşeyde 8 mm. Aluminyum Profil Düşeyde 4 mm. Fuga
Kumanda Sistemi: Manuel
Ray Tek Taşıyıcı Teker: Üst Aluminyum H=85mm L= 100 mm
Ray Çift Taşıyıcı Teker: Üst Aluminyum H=995mm L= 100 mm
Kapı Ünitesi: Tek ve çift Kapı /Paslanmaz Menteşe ve Kilit Kol
Teleskop Modülü: Yatayda 100 / 150 mm Hareketli
Yüzey Renkleri: Kastamonu Entegre Melamin Renkleri Laminat-Kaplama-Lake-Duvar Kağıdı Uygulama

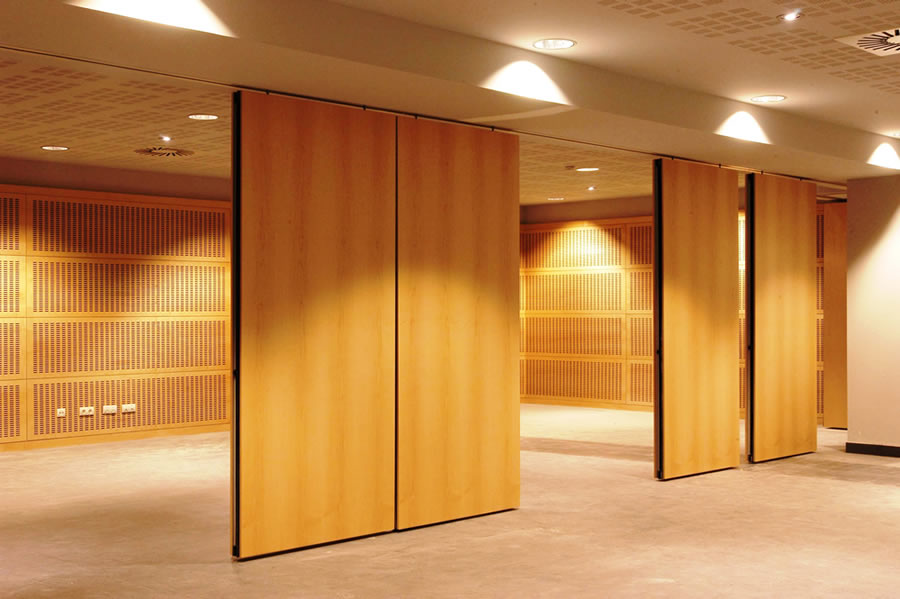

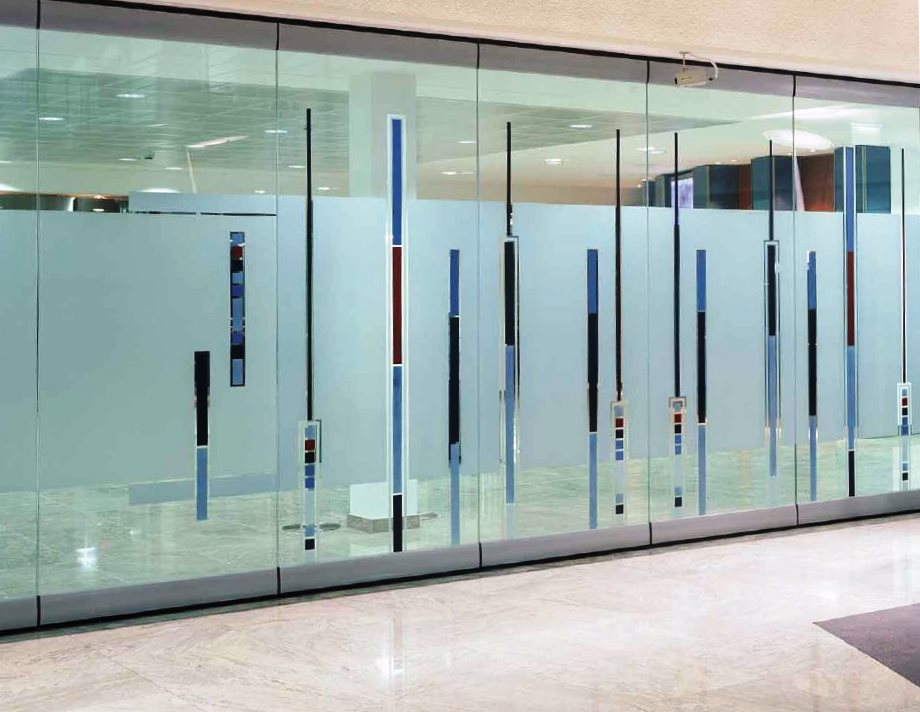

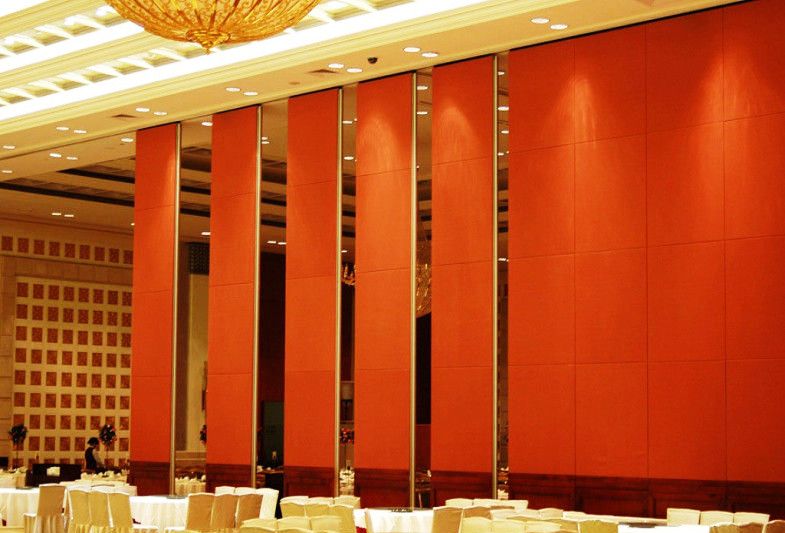

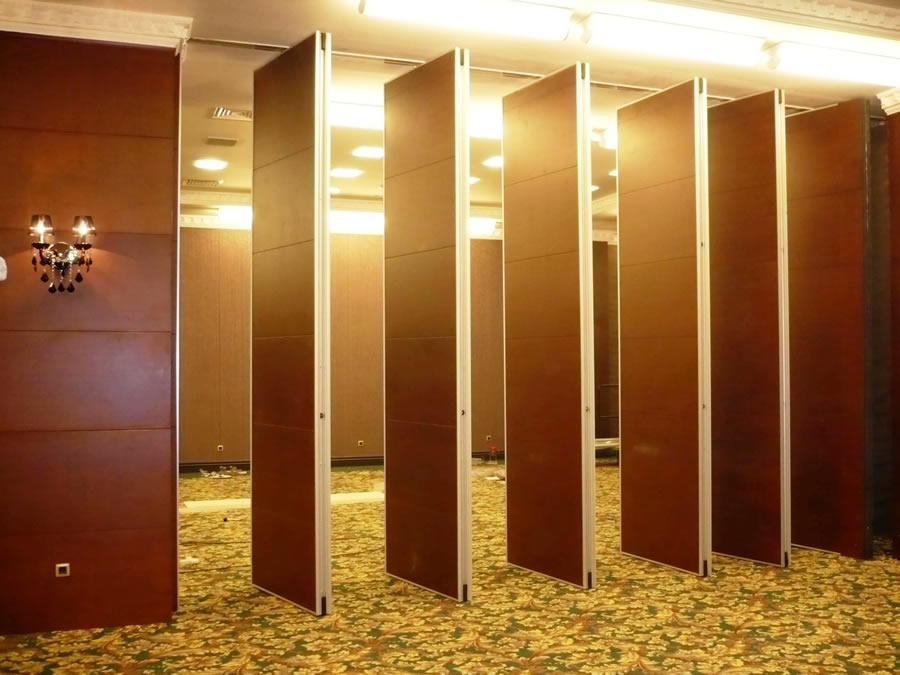

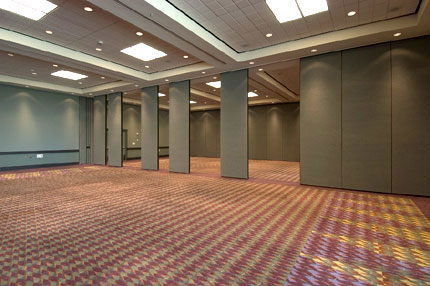

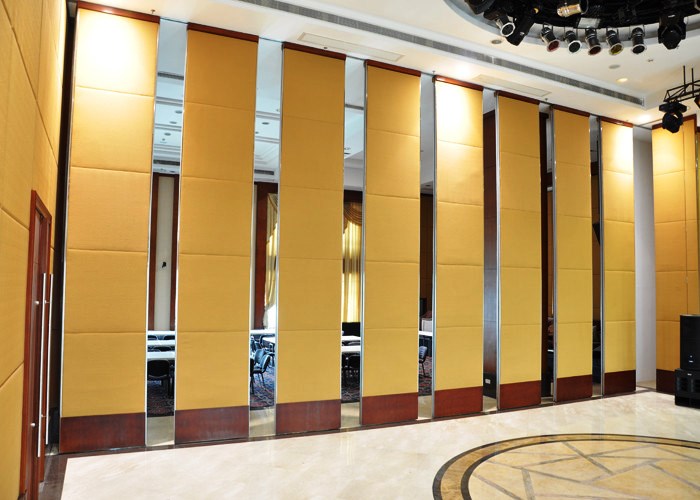

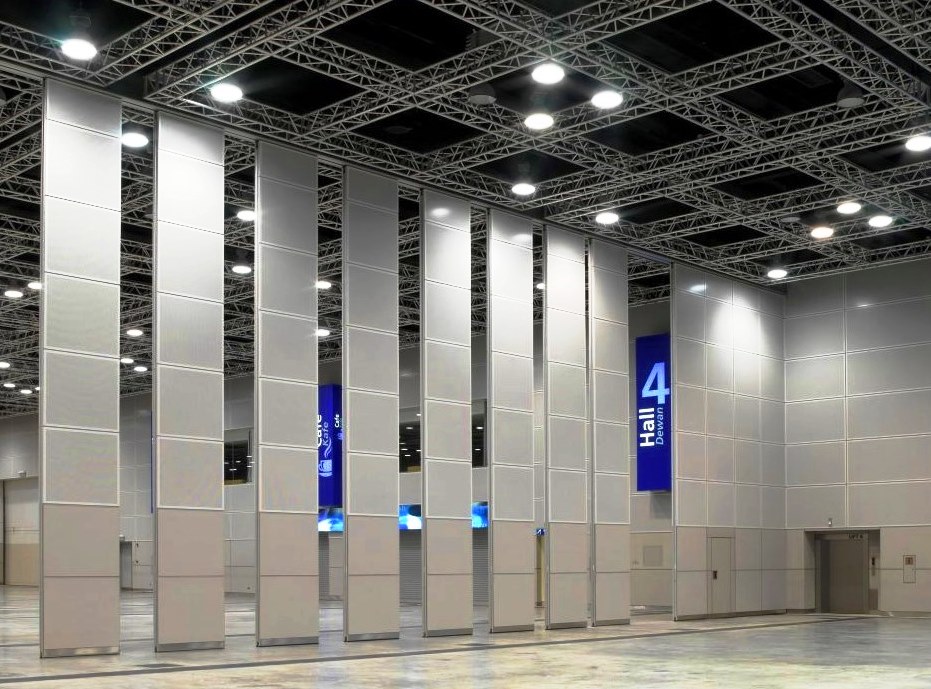

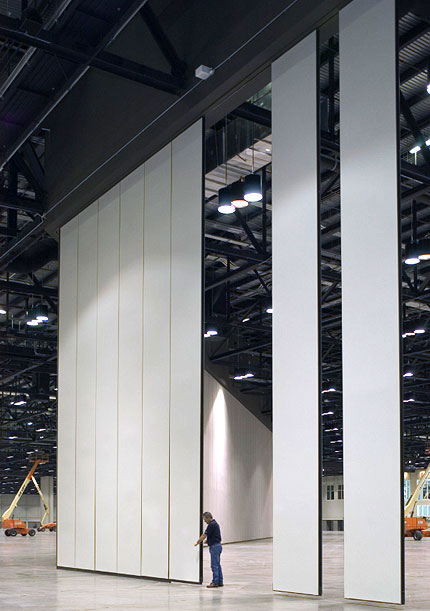

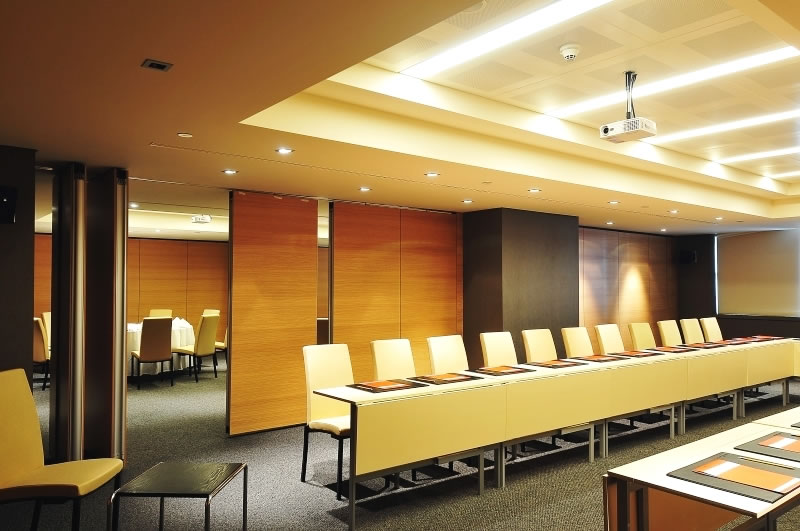

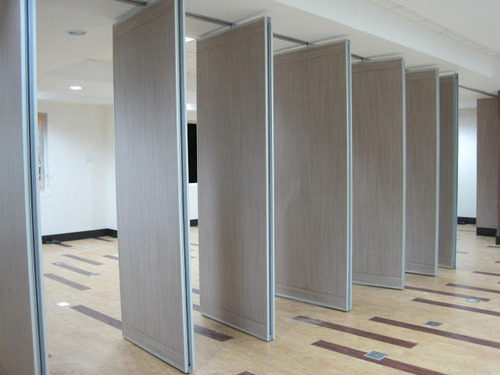

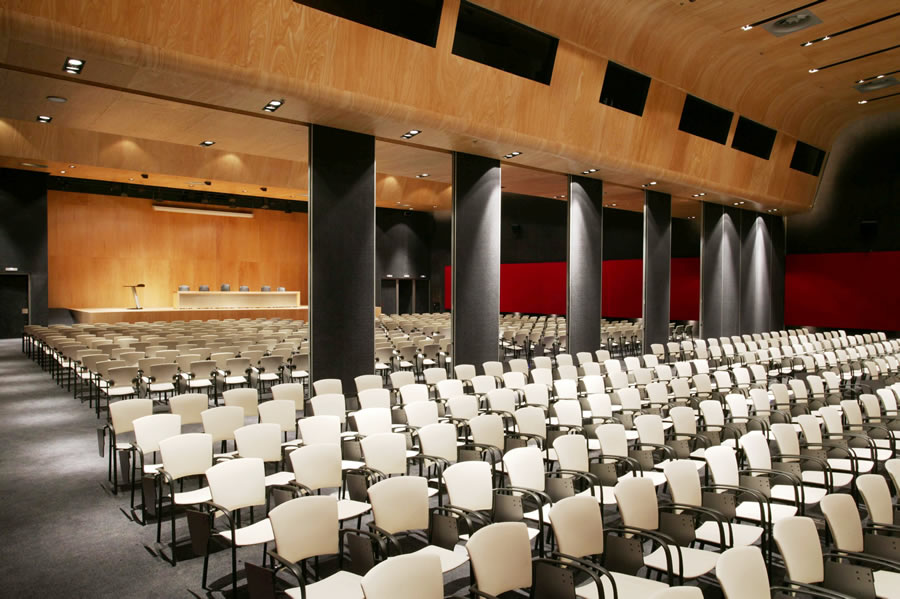

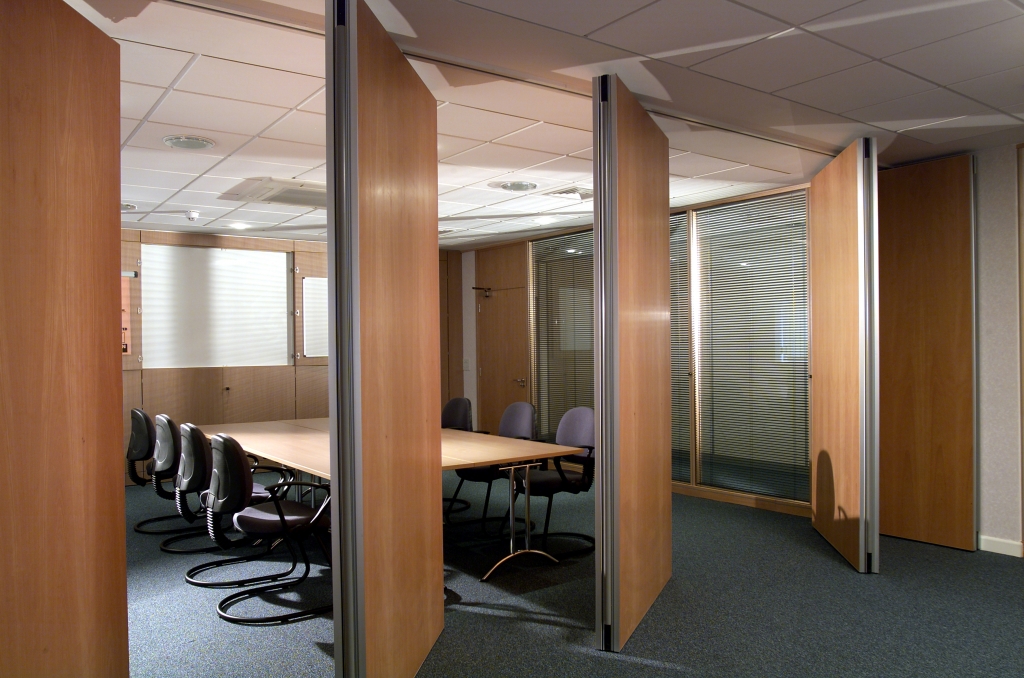

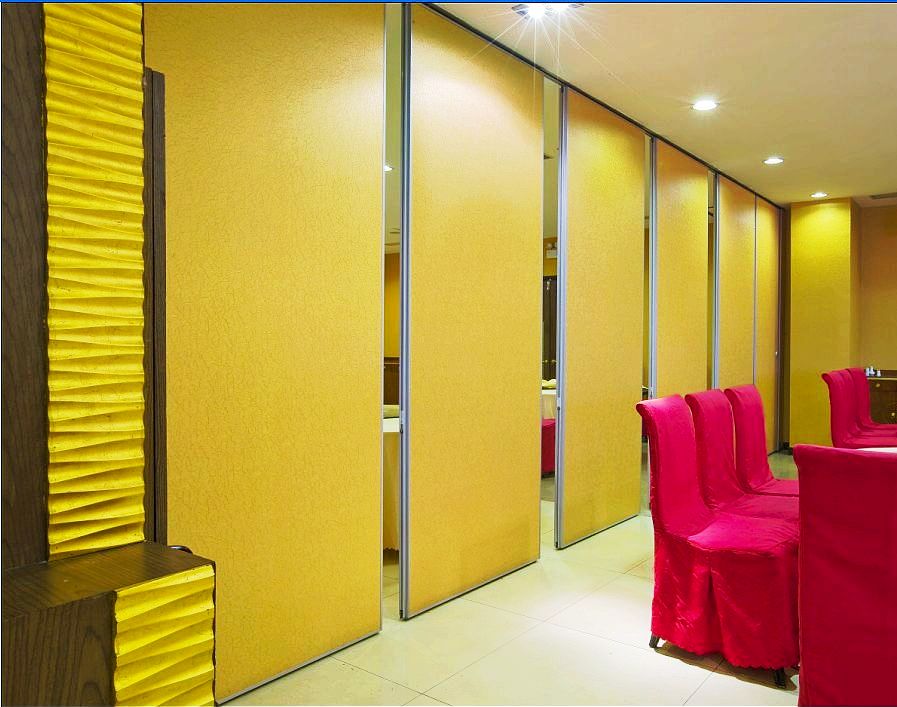

PROJELERİMİZDEN BAZILARI
